电器综合试验台,【天正华意电气设备有限公司(眉山分公司)tianzh3611-78】拥有2年生产经验,经久耐用,坚持以客户为中心,始终追求品质。我们厂家直销,为您提供电器综合试验台产品和贴心的服务,联系人:杨经理,地址:平度市平安路2号。

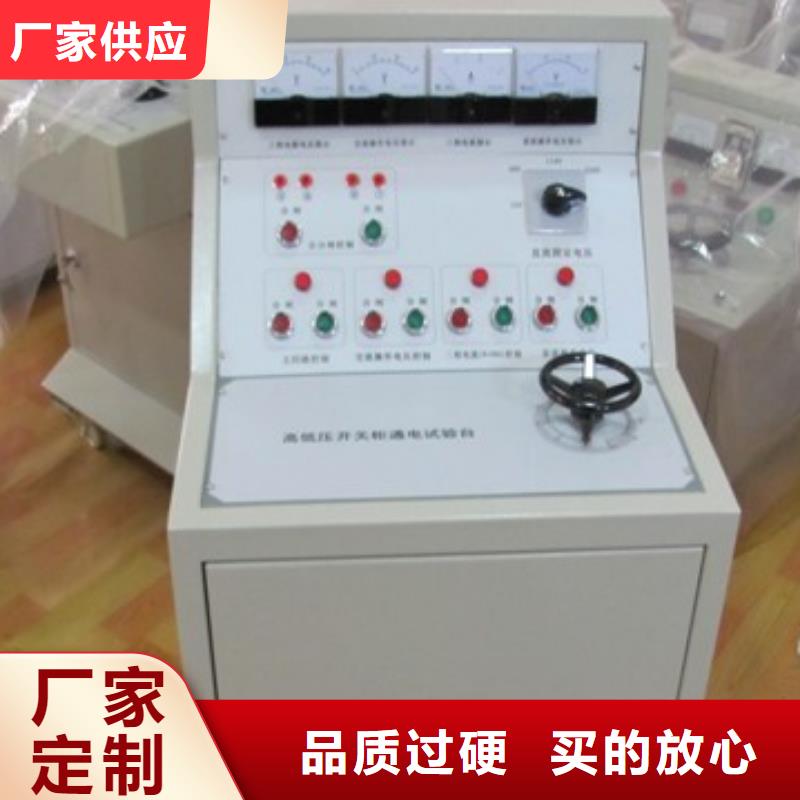

电器综合试验台设备功能 电器元件综合试验台，采用微机自动控制，具有Windows操作系统下的人机对话界 面，一次接线可以完成多项测试；自动记录测试数据并可以将测试数据打印、存盘，提 高了电气元件控制参数的准确性及生产、检修工作的质量和效率。该试验台功能完善， 操作简便，可靠，可以作为车辆段基本的电器维修检测设备。 试验台主要由计算机测控系统和测试控制电路组成。 计算机测控系统由工控机，I/O 接口板，模拟量采集板，继电器输出板，液晶显示器，打印机，电流、电压变送器等组成。 测试控制电路由各种电器元件的测试控制回路、各种电器元件的安装座、调压器、互感器、分流器、电压表、电流表、控制开关、动作指示灯等组成。 2、适用范围 主要用于地铁车辆各种接触器、继电器等电器元件的试验，试验项目包括： 1) 交流/直流中间继电器的通断测试。 2) 交流/直流接触器的通断测试。 3) 交流/直流断路器的动作测试。 4) 交流/直流热继电器的测试和整定。 5) 交流/直流过流继电器测试。 3、主要技术参数 ?

电器综合试验台TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

电器综合试验台通用电机智能试验台使用说明书 一、概述本型电机试验台适用于煤矿电修车间电机检修过程和出厂试验之需。完成检修过程中定子线圈直流电阻，绝缘电阻，匝间绝缘性能以及绕组对电机壳体的工频耐用试验，电机正常运转后的出厂电参数测试，包括输入电流，电压，有功功率，功率因数及频率测试，所有试验项目由计算机控制，自动按程序一次性完成测试，并同步采集数据，生成试验报告。二、技术参数1、工作电压，：单相220V2、试验主回路电压：380V/660V/1140V＊200A3、主回路电流互感器变比：200A/5A,0.2级4、主回路电压互感器比例：1140V/114V,0.2级5、电参数测试：电压：（5～6000）±（量程×0.15％＋读数×0.15％）电流：（0.025～40）±（量程×0.15％＋读数×0.15％）功率：（U＊I量程）±（量程×0.15％＋读数×0.15％）功率因数（0.1～1.0）精度2个字功耗：15W6、匝间绝缘测试：脉冲峰值电压：0～5000V（100V步进）脉冲电容：0.01uF波前时间：0.1Μs测试精度：＜5％功耗：50W7、直流电阻测试：0～20Ω，0~2000Ω，精度0.2级8、绝缘电阻测试：0～2000MΩ，精度0.5级9、工频耐压：泄漏电流：0～100mA，输出电压:0～5KV测试精度：0.5级三、试验数据标准JB/T7565.1-2004矿用防爆型三相异步电动机通用技术条件
